چگونه اتصالی برق را پیدا کنیم؟ راهنمای تشخیص اتصال کوتاه
وقتی فیوز دائماً می‌پرد یا برق یک قسمت از ساختمان قطع می‌شود، یکی از اولین احتمال‌ها اتصالی برق یا اتصال کوتاه است.
اتصال کوتاه زمانی اتفاق می‌افتد که مسیر جریان برق به شکل غیرعادی و با مقاومت بسیار کم ایجاد شود. این اتفاق می‌تواند جریان بسیار زیادی ایجاد کند و باعث قطع شدن فیوز شود.
پیدا کردن محل اتصالی همیشه ساده نیست؛ زیرا ممکن است مشکل در یک وسیله برقی، پریز، کلید، جعبه تقسیم یا سیم داخل دیوار باشد.
به همین دلیل، برای پیدا کردن اتصالی برق بهتر است به جای وصل و قطع کردن مداوم فیوز، مرحله‌به‌مرحله محدوده مشکل را مشخص کنید. این کار علاوه بر اینکه عیب‌یابی را ساده‌تر می‌کند، از وارد شدن فشار بیشتر به سیم‌کشی و تجهیزات برق نیز جلوگیری می‌کند.
از کجا بفهمیم برق اتصالی دارد؟
نشانه‌های رایج عبارت‌اند از:
- پریدن مکرر فیوز
- قطع شدن فیوز بلافاصله بعد از وصل کردن
- جرقه زدن پریز یا کلید
- بوی سوختگی
- داغ شدن غیرعادی پریز
- سیاه شدن محل اتصال
- قطع شدن برق هنگام روشن کردن یک وسیله خاص
البته وجود یکی از این نشانه‌ها به‌تنهایی به معنی اتصال کوتاه قطعی نیست. برای مثال پریدن فیوز می‌تواند به دلیل اضافه‌بار یا خرابی یک وسیله برقی نیز اتفاق بیفتد. بنابراین باید شرایطی که قبل از قطع شدن برق رخ داده است نیز بررسی شود.
مرحله اول: وسایل برقی را از مدار خارج کنید
ابتدا وسایل متصل به مدار مشکل‌دار را از برق جدا کنید.
به‌خصوص وسایل پرمصرف یا وسایلی که اخیراً مشکل داشته‌اند.
برای مثال اگر بعد از روشن کردن جاروبرقی، بخاری برقی، ماشین لباسشویی یا یک وسیله خاص فیوز می‌پرد، همان وسیله می‌تواند یکی از اولین مواردی باشد که باید بررسی شود.
اگر پس از جدا کردن یک وسیله خاص مشکل برطرف شد، بهتر است دوباره آن را به برق متصل نکنید تا توسط فرد متخصص بررسی شود.
مرحله دوم: فیوزها را بررسی کنید
مشخص کنید کدام فیوز قطع شده است.
این کار به شما کمک می‌کند بفهمید مشکل مربوط به کل ساختمان است یا فقط یک مدار مشخص.
در بسیاری از ساختمان‌ها مدار روشنایی، پریزها و برخی تجهیزات پرمصرف از مسیرهای جداگانه عبور می‌کنند. بنابراین مشخص کردن فیوز مربوط به مدار مشکل‌دار می‌تواند محدوده جست‌وجوی اتصالی را بسیار کوچک‌تر کند.
مرحله سوم: وسایل برقی را یکی‌یکی بررسی کنید
اگر بعد از جدا کردن وسایل، فیوز دیگر نمی‌پرد، می‌توانید وسایل را یکی‌یکی بررسی کنید.
اگر با اتصال یک وسیله مشخص مشکل دوباره ایجاد شد، احتمال دارد همان وسیله معیوب باشد.
در چنین شرایطی بهتر است وسیله مشکوک را از مدار خارج کنید و از ادامه استفاده از آن خودداری کنید. خرابی داخلی برخی وسایل برقی ممکن است باعث اتصال کوتاه، نشتی جریان یا افزایش غیرعادی مصرف شود.

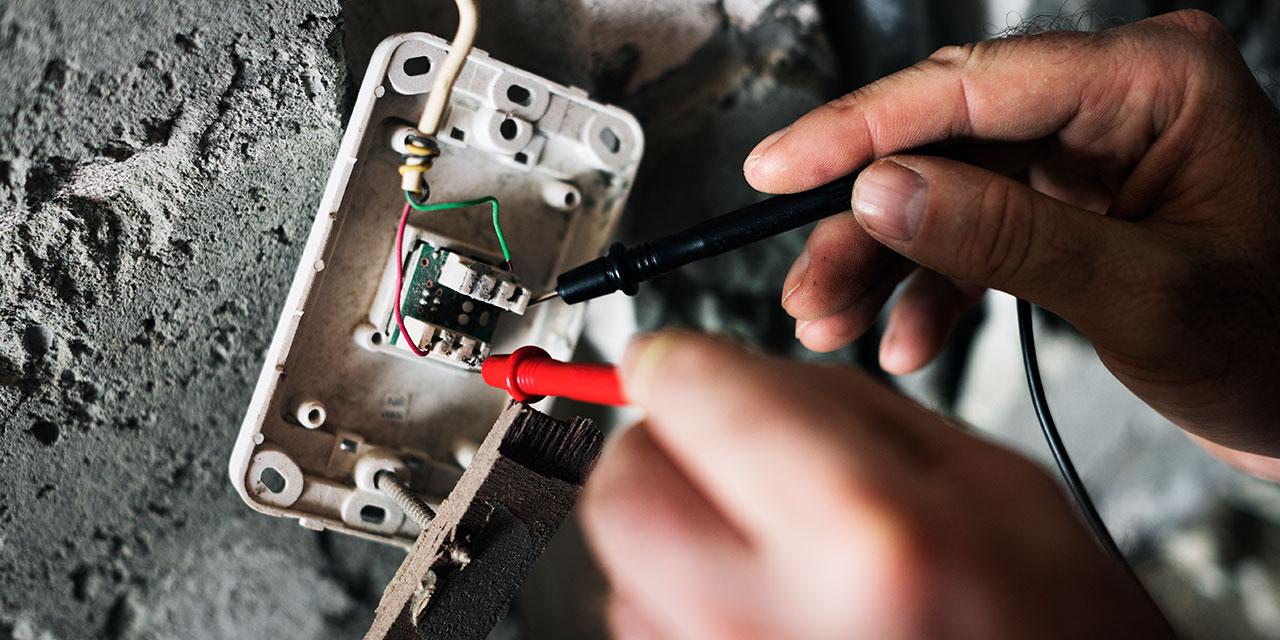

مرحله چهارم: پریزها و کلیدها را از نظر ظاهری بررسی کنید
بدون باز کردن تجهیزات برق، به دنبال نشانه‌هایی مانند:
- سوختگی
- تغییر رنگ
- ذوب شدن
- بوی سوختگی
- ترک خوردگی
- داغ شدن
باشید.
پریز یا کلیدی که داغ شده، تغییر رنگ داده یا بوی سوختگی می‌دهد، نباید مورد استفاده قرار بگیرد. این نشانه‌ها ممکن است به دلیل شل بودن اتصال، بار بیش از حد یا آسیب دیدن تجهیزات ایجاد شده باشند.
مرحله پنجم: زمان ایجاد مشکل را بررسی کنید
یکی از بهترین سرنخ‌ها، توجه به زمان وقوع مشکل است.
مثلاً:
اگر با روشن کردن کولر فیوز می‌پرد: احتمال دارد ایراد مربوط به کولر یا مدار آن باشد.
اگر با روشن کردن چراغ یک اتاق فیوز می‌پرد: احتمال وجود ایراد در چراغ، کلید یا سیم‌کشی همان مدار مطرح است.
اگر بدون استفاده از وسیله خاصی فیوز می‌پرد: باید مدار و سیم‌کشی دقیق‌تر بررسی شود.
همچنین اگر اتصالی فقط در ساعات خاصی رخ می‌دهد، باید تجهیزاتی که در آن زمان به‌صورت خودکار روشن می‌شوند نیز در نظر گرفته شوند.
مرحله ششم: اگر اتصالی داخل سیم‌کشی باشد
در این مرحله پیدا کردن مشکل پیچیده‌تر می‌شود.
اتصالی ممکن است داخل:
- دیوار
- جعبه تقسیم
- سقف
- مسیر کابل
- پریز
- کلید
وجود داشته باشد.
برای تشخیص دقیق، برقکار می‌تواند با تجهیزات مخصوص مدار را تست کند.
در بعضی موارد، ظاهر سیم‌کشی کاملاً سالم است اما آسیب در قسمتی از مسیر ایجاد شده است. به همین دلیل، پیدا کردن اتصالی داخل دیوار بدون ابزار و تجربه کافی می‌تواند زمان‌بر و حتی خطرناک باشد.

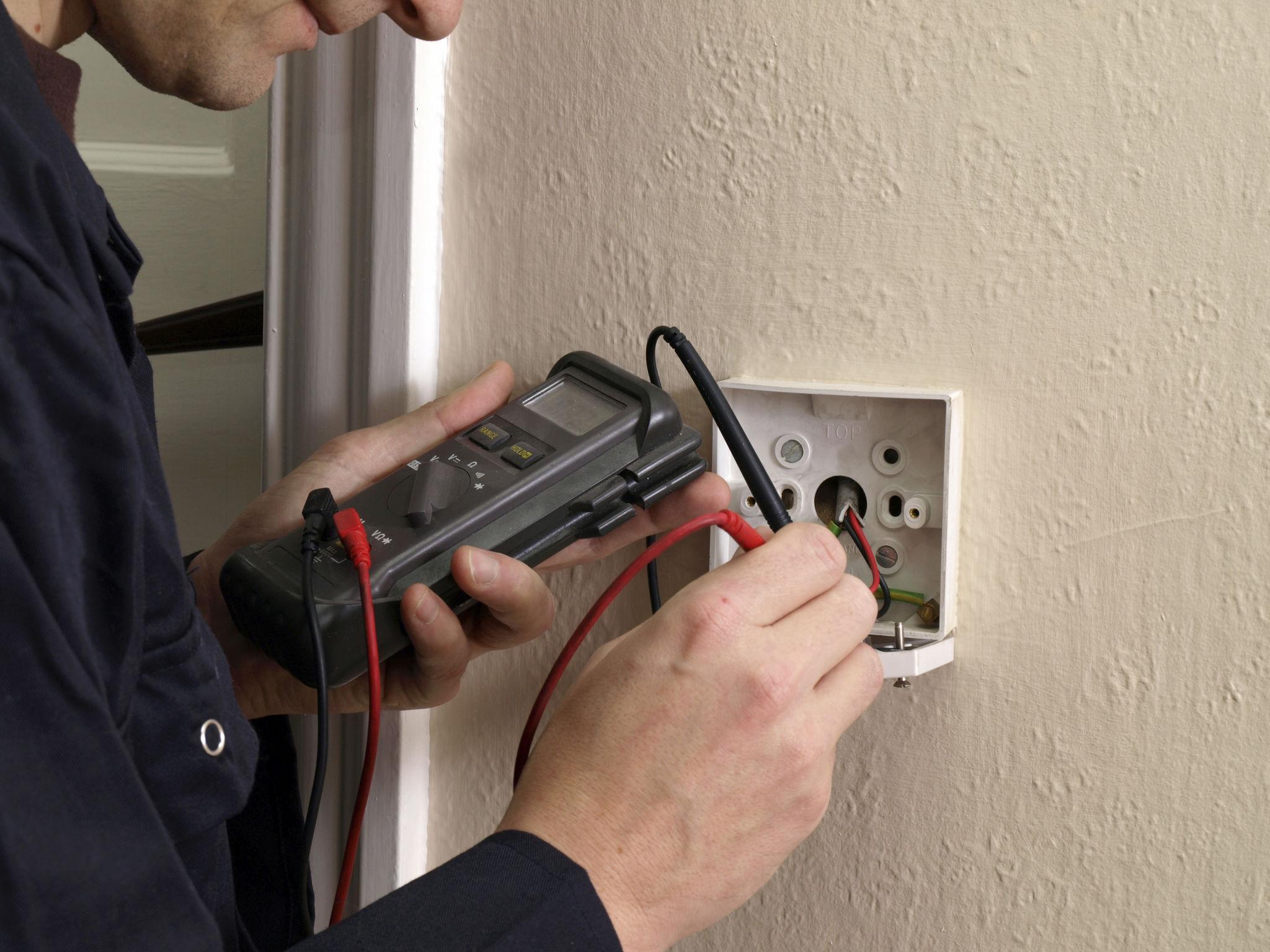

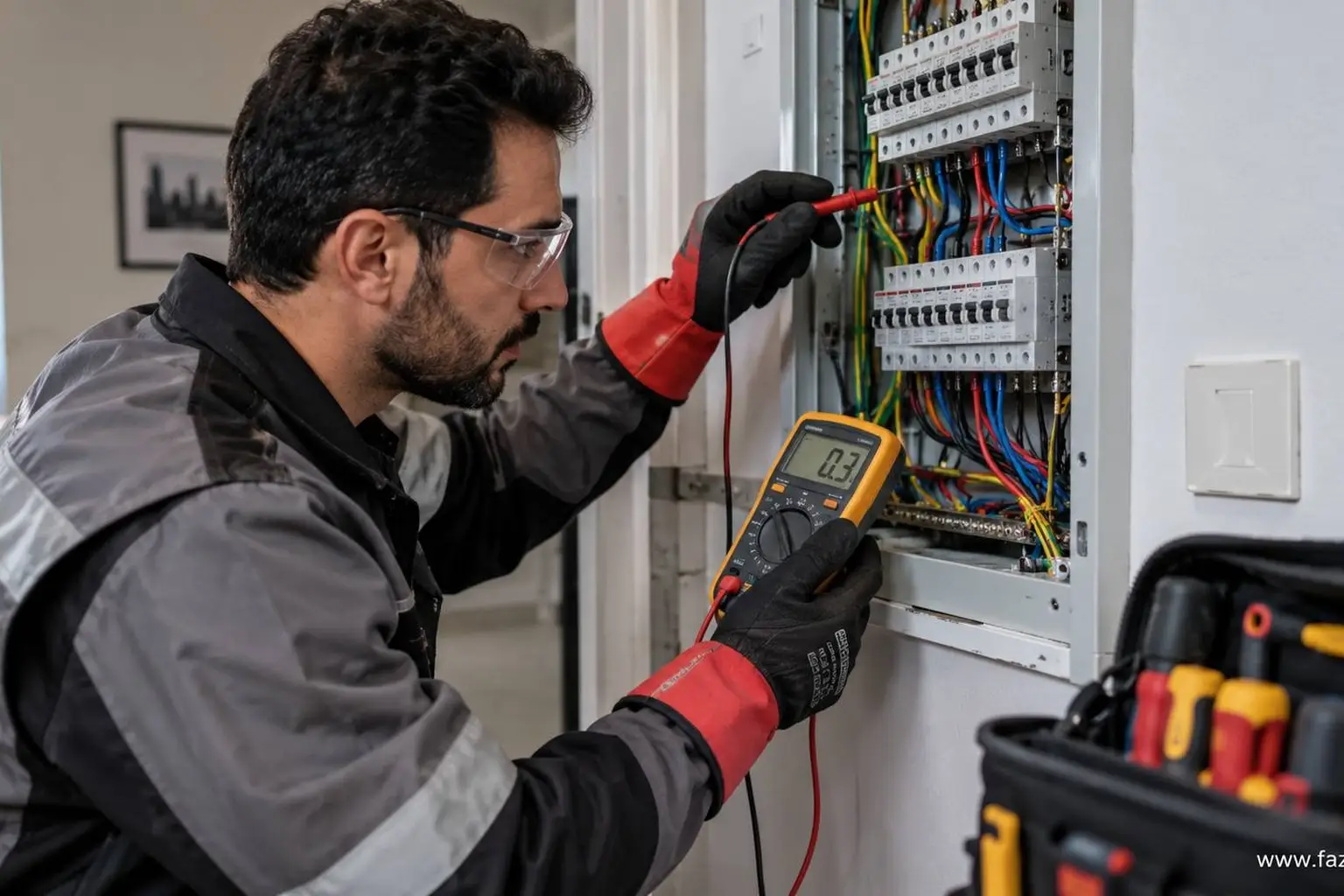

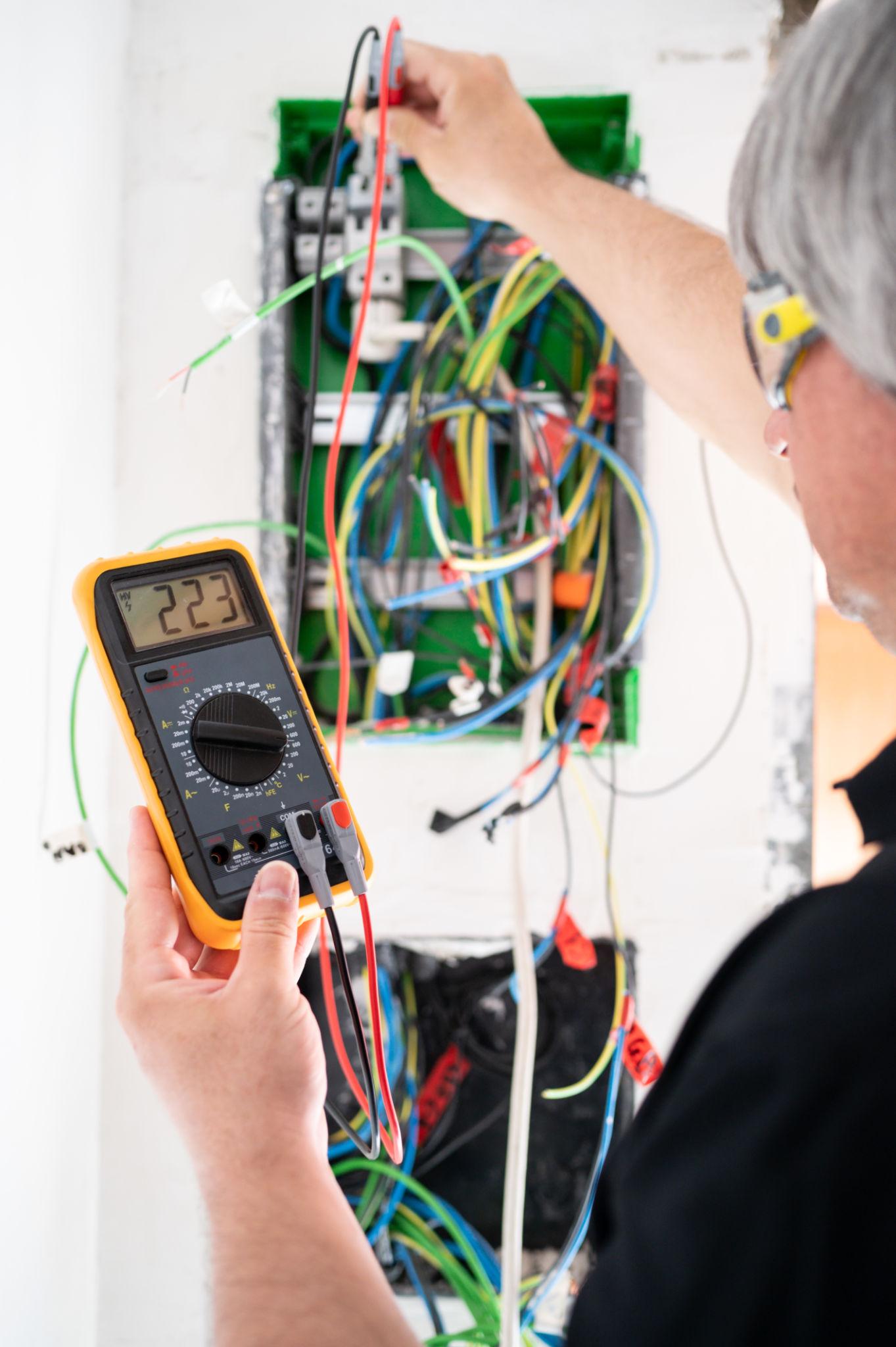

آیا می‌توان اتصالی برق را با مولتی‌متر پیدا کرد؟
مولتی‌متر می‌تواند در عیب‌یابی برخی مدارها مفید باشد، اما استفاده از آن روی مدار برق شهری برای افراد غیرمتخصص خطرناک است.
اشتباه در انتخاب حالت یا اتصال پراب‌ها می‌تواند باعث برق‌گرفتگی یا آسیب به دستگاه شود.
بنابراین اگر تجربه کافی ندارید، بهتر است تشخیص مدار برق شهری را به متخصص بسپارید.
تفاوت اتصالی و اضافه‌بار چیست؟
اتصال کوتاه: معمولاً جریان بسیار زیادی در مدت کوتاه ایجاد می‌کند و ممکن است فیوز تقریباً بلافاصله قطع شود.
اضافه‌بار: زمانی رخ می‌دهد که مصرف یک مدار بیش از ظرفیت آن شود و ممکن است فیوز بعد از مدتی کار کردن قطع شود.
تشخیص دقیق به شرایط مدار و نوع حفاظتی که عمل کرده بستگی دارد.
این تفاوت اهمیت زیادی دارد؛ زیرا روش عیب‌یابی یک مدار دچار اضافه‌بار با مداری که اتصال کوتاه دارد یکسان نیست.
آیا بوی سوختگی می‌تواند نشانه اتصالی باشد؟
بله، بوی سوختگی یکی از نشانه‌هایی است که نباید نادیده گرفته شود. اگر از پریز، کلید، تابلو برق یا وسیله‌ای بوی سوختگی به مشام می‌رسد، بهتر است استفاده از آن بخش متوقف شود.
همچنین صدای وزوز، جرقه یا گرم شدن غیرعادی تجهیزات می‌تواند نشانه وجود مشکل در اتصالات یا مدار باشد.
سوالات متداول
چگونه بفهمیم یک پریز اتصالی دارد؟
نشانه‌هایی مانند جرقه، بوی سوختگی، تغییر رنگ، داغ شدن یا قطع فیوز هنگام استفاده از پریز می‌تواند نشان‌دهنده مشکل باشد.
چرا فیوز بلافاصله بعد از وصل کردن می‌پرد؟
یکی از احتمالات اصلی اتصال کوتاه یا وجود یک ایراد جدی در مدار است.
آیا اتصالی برق داخل دیوار قابل تشخیص است؟
بله، برقکار می‌تواند با روش‌ها و تجهیزات مناسب مدار را بررسی و محل احتمالی ایراد را مشخص کند.
آیا هر بار پریدن فیوز به معنی اتصالی است؟
خیر. اضافه‌بار، خرابی وسیله برقی، نشتی جریان و برخی مشکلات دیگر نیز می‌توانند باعث قطع شدن فیوز شوند.
